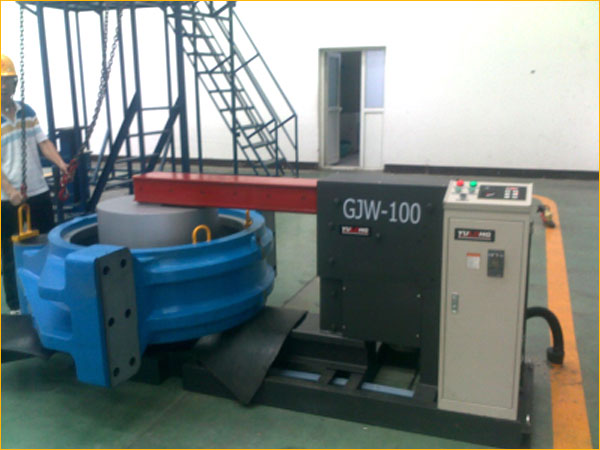

GJW-100大型轴承加热器

GJW-100 轴承感应加热器

功率	100 KVA	温度控制	0－240℃	加热方式	感应加热
电压	380V / 50Hz	时间控制	0－99'59''	时间控制	有
电流	263A	加热杆移动方式	电动	连续安装	有
适应轴承内径	φ＞145mm	水平加热支架	有	温度保持	有
最大轴承外径	2500mm	可移动式	是	自动退磁	有
最大轴承宽度	700mm	磁性测温探头	是	自动降电	有
最大轴承重量(Kg)	可定制	立柱高度	780mm	控制面板(显示)	数字
其他零件(Kg)	1600	立柱尺寸(mm)	200×200	加热杆标配	200×200（mm）
主机重量	2250 Kg	外型尺寸(cm)	220×70×120	加热杆选配	100×100（mm） 150×150（mm）

一、概述

该产品是配合金属件安装之用。利用热胀冷缩原理，将金属件加热至孔径足以轻松到达轴位，又不对工件、轴造成任何损伤。

本产品对工件的加热全过程由微电脑控制。安全可靠，效率高，使用方便，并设置了三种工作模式（时间控制模式、温度控制模式和温度保持模式）供操作者选择。

二、技术性能

（一）工作条件

1、电源电压交流380（V）

2、最大工作电流263安（A）

3、工作频率50～60赫兹（Hz）

4、功率 100.0KVA

（二）工作模式及优势

1、温度控制模式，设定测量范围0～240℃。

2、时间控制模式，设定测量范围0~99分59秒。

3、温度保持：按下温度保持键，当加热工件达到设定温度后，进入温度保持状态。

4、本产品在工作时具有软启动的功能，减小了启动时对器件的冲击，延长使用寿命；断电时采用软停机方式，实现自动去掉工件剩磁的功能。

（三）数码显示及声频提示

1、温度设定，该加热装置预置温度值为110℃。

2、时间设定可在99分59秒内任意设定。

3、在每个加热周期末有声频信号提示。

4、传感器非正常工作时，该装置有声频信号提示。

（四）加热工件范围

加热工件内径＞145mm

最大工件外径＜2500mm

加热工件最大厚度 700mm

三、操作说明

1、确保电源电压准确无误。

2、将加热设备输入端接入380V两相电源，打开设备电源开关，数码管点亮，显示温度110℃，此时加热装置为温度控制工作模式。

3、按▲▼键选择需要加热工件的温度值。

4、按START键启动加热装置对加热工件加热。

5、当加热装置工作到设定温度值时，该装置自动停机并有声响提示。

6、如果需要温度保持功能，在进行第4项操作前，只需按下温度保持即可。

7、如果采用时间控制模式，在开机后只需按下键即可进入时间控制模式，时间设定值可在99分59秒内任意选定。按▲▼键选择对工件加热时间，选定时间后按START键启动加热装置。此种计时方式为倒计时。当加热装置工作到设定时间后有声响提示，并自动停机。（时间设定方法：按下键1次，进入"秒"设定，按下键2次，进入"分钟"设定。每按"▲▼"键1次，时钟增加或减少1，按住不动，时钟连续变化。）
