PH503–3爪液压拔轮器

液压拔轮器

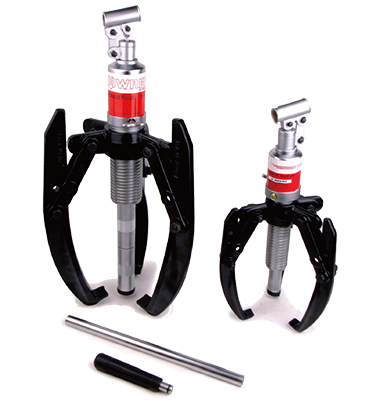

上图所示为：液压拔轮器

5 吨拉力，2/3爪拔轮器
型号: PH53C - 组合2爪/3爪拔轮器，包括1057 5吨拔轮器，RPS55液压组 (C55C 油缸，P12
700 bar手动泵，接头及1,8 m 油管)，309874 推杆。
重量：9.1 kg
型号: PH53CR –组合2爪/3爪拔轮器，包括1057 5吨拔轮器， C55C 油缸，309874 推杆。
重量：5.5kg
型号: 1057 – 5 吨拉力. 2爪/3爪拔轮器。
重量：3.5 kg

10 拉力, 2/3爪拔轮器

型号: PH103C –组合2爪/3爪拔轮器; 10吨拉力。包括1060 10吨拔轮器， RPS1010油缸及液压泵组件，202179螺纹转接头，34602推杆。
重量：23.6 kg
型号: PH103CR –组合2爪/3爪拔轮器；10吨拉力。包括1060 10吨拔轮器，202179 螺纹转接头，34602 推杆，C1010C 油缸。(不含液压泵及油管)。
重量：14.5 kg
型号: 1060 –仅含组合2爪/3爪拔轮器； 10吨拉力。(不包含油缸及泵，油管，接头及202179转接头)。
重量：7.7kg
注意: 此拔轮器可与任何10吨具有21/4"–14颈部螺纹的油缸配合使用。

17.5吨拉力, 2-爪拔轮器

型号: PH172–2-爪拔轮器带RT172中空双体油缸及接头，P55液压泵,1,8 m油管及接头，1"– 8 x 508 mm长调节螺钉及调节曲柄。
重量：27.7 kg
型号：1064–仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄)。
重量：10 kg
17.5吨拉力, 3-爪拔轮器
型号：PH173R–3爪拔轮器带RT172中空双体油缸及接头，P55液压泵,1,8 m油管及接头，1"– 8 x 508 mm长调节螺钉及调节曲柄。
重量：34 kg
型号：PH173R–3爪拔轮器带RT172中空双体油缸，调节螺钉及调节曲柄.不含液压泵及油管。
重量：25.4kg
型号: 1066-仅拔轮器。（不含油缸，泵油管，接头调节螺钉及调节曲柄）。
重量：16.3kg

30吨拉力, 3-爪拔轮器

型号: PH303 – 3爪拔轮器带RT302中空双体油缸及接头，P55液压泵。1,8 m油管及接头， 11/4"– 7 x 610 mm调节螺钉及调节曲柄。
重量：67.7 kg
型号: PH303R – 3爪拔轮器带RT302中空双体油缸，调节螺钉及调节曲柄。
重量：59 kg
型号: 1074 –仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄)。
重量：40.9 kg

50吨拉力, 3-爪拔轮器

型号：PH503–3爪拔轮器带RT503中空双体油缸及接头，P55液压泵,1.8 m油管及接头，15/8"–5.5 x 772mm长调节螺钉及调节曲柄。
重量：130kg
型号: 1088-仅3爪拔轮器。（不含油缸，泵,油管，接头螺钉及调节曲柄）。
重量：86.7kg

组合机械拉拔器

(1)IPS10B:
10吨压贮存箱套装机械拔轮器

可有多种选择及组合适应不同情况。坚固耐用，可锁的铁质工具箱里有拔轮器、轴承夹片、特殊拉爪等，可用与各种工矿，工具箱可挂在墙上、工具台上。

(2)IPS10HB:

10吨贮存箱套装液压/机械拔轮器

这个可锁的金属工具箱里有液压和机械拔轮器及配件，这个坚固的工具箱可使工具整齐放置并可避免非专业用户随意拉用。

液压 Grip-O-Matic® 拔轮器附件套装

成套的K82附件，用于型号: PH83C的液压Grip-O-Matic® 拔轮器的附件套装。包括;双爪横梁、2根拉爪，2根螺纹拉杆，手提箱。

型号：K82 – 成套附件，用于PH83C Grip- O-Matic® 液压拔轮器.

成套的K83附件-用于PH83C Grip- O-Matic® 液压拔轮器的2/3爪附件。包括2/3爪横梁, 3根拉爪, 3根螺纹拉杆及工具箱.

型号：K83 –成套附件，用于PH83C Grip- O-Matic® 液压拔轮器.

拔轮器附件-可转换PHll3为液压矫正器

携带方便，适用于轴，圆钢的矫正。只需从拔轮器上拆下液压泵，装到矫正工具附

件上，即可使用。广泛应用于钢厂、电缆厂、电线厂、纺织工业及其他需要便携、强力矫正的工作。配有经热处理的轴适配器。

型号: HST11 – 开距: 89-410 mm, 伸距: 150 mm. 重量：9,5 kg.

拔轮器夹板附件

“刀锋式”边缘设计，装在轴承及其他部件后面使用，以方便55吨拔轮器的拆除，更适用于拉爪无法直接作于被拉部件的场合

型号: 1128 – 开距: 127-327 mm.重量：45 kg.

长爪附件

用于PH83C及PH113C Grip-O-Matic® 拔轮器 –超长的拉爪使PH83C or PH113C Grip-O-Matic® 液压拔轮器工作范围大大增加，实为不可缺少之附件。配合PH83C使用时，工作能力为8吨，配合PH113C使用时，工作能力为11吨。

型号: 1188 – 开距: 280-317 mm,伸距: 317mm。

机械压－拔轮器

上图所示为：轴承加片

10, 17.5, 30 吨
可用于拆除或安装齿轮、轴承、皮带轮及其它压装配合零件

特性：
·可产生推力和拉力，这取决于拔轮器的设置
·可选拔轮器拉杆配件，可压-拔较长或较短的工件
·有多种尺寸的螺纹接头，可结合轴承拉拔附件及内孔拔轮器等用于各种场合

选择拔轮器的负载能力
每个压-拔轮器都有一定的负载能力，由标准拉杆的拉力承受量来决定其负载能力，当使用长拉杆或拉杆受压时，拔轮器能力会降低，所以作业中应尽可能选择较大的拔轮器和较短的拉杆。

型号: 927 – 10吨拉拔能力
可与型号: 1123轴承拉拔附件或型号: 679 皮带轮拉拔附件配合使用，也可与型号为1150, 1151, 1152或1153的内孔拉拔附件配合使用。

型号: 928 - 17.5吨拉拔能力
可与型号为1123或1130轴承拉拔附件配合使用，或与型号为679,680皮带轮拉拔附件配合使用，也可与型号为1150, 1151, 1152,1153,1165或1166的内孔拉拔附件配合使用。

型号: 929 – 30吨拉拔能力
可与型号为1126或1127轴承拉拔附件配合使用，或与型号为680  皮带轮拉拔附件（需要两个型号：8012的转接件连接）配合使用，也可与型号：1165的内孔拉拔附件配合使用。

安装压-拔轮器完成推-拉工作:
1.  决定你要完成的工作是推还是拉
2.  进行推的工作时，受力螺母必须安装于拔轮器横梁的下方，如左图所示
3.  进行拉的工作时，受力螺母必须安装于拔轮器横梁的上方
4.  滑动拉杆必须安装于拔轮器的横梁两侧并对称于受力螺母的

机械拔轮器

上图所示为：拉拨附件

1-25 吨
2及2/3爪拔轮器
拔轮器被设计用来拉齿轮、轴承及无数种轴配合零件

特性：
·所有拔轮器都具有Grip-O-Matic® 特性，拉的力越大，则对齿轮、轴承及无数种轴配合零件抓紧力越大。
·2爪、3爪或2/3爪式拔轮器组合选择更适合各种特殊工况。
·高强度钢锻造，经热处理均经严格的测试:其性能超过额定能力。
·锻造的合金钢顶头可用于最大应力。
·采用强化滚压处理的螺杆，其螺纹平滑，强度更高。
·热处理的合金钢连接螺栓可承受最大剪切应力。
·机加工的拔轮器爪钩可承受更强的拉力。

正确选择拔轮器：
根据拉拔工作的需要的“伸距”和“开距”从列表中拔轮器中选择.所选的拔轮器尺寸应比工作需要的尺寸大一些。
