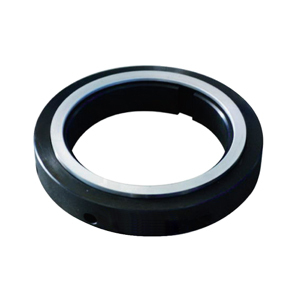

HND030液压螺母系列液压螺母
HND系列产品特点
适用螺栓: M50~M200；
较大工作压力: 100MPa；
主要用于夹紧工具，其的工作原理是利用油压推动；
活塞产生一个夹紧力，不需要外接液压泵；
使用特定扳手、可靠、操作简便；
有轴向和径向执行机构；
压力均匀分布于压环；
不会在轴向压力产生形变；
使用较少量的油脂达到较好效果；
产品介绍
液压螺母用于需经常拆装的螺栓；超大螺栓的预紧；大型工件的锁紧等场合。并可做液压过盈连接拆装工具。在锥形轴或轴套上安装或拆卸轴承,通常是既困难又耗时的工程。使用液压螺母．可以提高工作效率，减少此类问题。其原理是液压油被高压油泵输入螺母中产生推动活塞的力．满足安装或拆卸轴承--毫不费力，既准确又安全。
产品参数
| 型号 | 螺纹规格 |
较大顶力 (Kn) |
外径 (mm) |
高度 (mm) |
压环直径 (mm) |
行程 M in (mm) |
|
| M | in | ||||||
| HND030 | 30 | 1-1/8 | 72.0 | 75 | 30 | 52/44 | 2 |
| HND042 | 42 | 1-5/8 | 89.3 | 92 | 35 | 65/55 | 2 |
| HND052 | 52 | 2 | 139.7 | 107 | 35 | 84/72 | 2 |
| HND068 | 68 | 2-3/4 | 129.2 | 118 | 35 | 92/82 | 2 |
| HND080 | 80 | 3-1/4 | 155.8 | 129 | 35 | 110/100 | 2 |
| HND100 | 100 | 4 | 165.6 | 160 | 40 | 125/110 | 2 |
| HND120 | 120 | 4-3/4 | 150.8 | 182 | 45 | 150/135 | 2 |
| HND140 | 140 | 5-1/2 | 233.1 | 205 | 50 | 175/155 | 2 |
| HND160 | 160 | 6-1/4 | 180.0 | 230 | 50 | 200/180 | 2 |
| HND180 | 180 | 7 | 199.8 | 245 | 50 | 222/202 | 2 |
