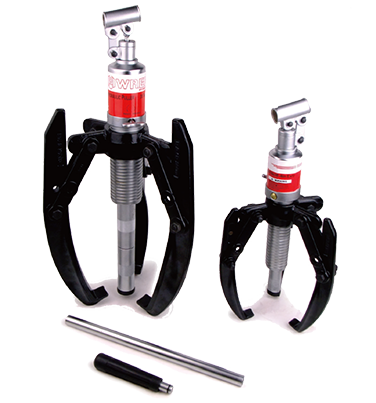

液压拔轮器
液压拔轮器
- 可方便快速地拆卸齿轮，轴承，及其他压紧配合的零件。
- 宽拉力范围:5，10，171/2,30及50吨。
- 5吨及10吨拔轮器包括:单作用弹簧复位液压油缸，油管，接头，手动泵，拔轮器。
- 171/2, 30及50 吨拔轮器包括:双体组合型单作用弹簧复位液压油缸，油管，接头，手动泵，拔轮器。
- 油缸，手动泵可单独使用，扩大了使用范围。
统一标准: GGG-P-00781-D
注意: 当空间足够时，请尽量使用3爪液压拔轮器以保证拔轮器的稳定性及更大、更均匀的拉力。
5吨拉力, 2/3爪拔轮器:
| 订货号 |
负载能力 (吨) |
规格描述 |
重量 (kg) |
|---|---|---|---|
| 1057 | 5 | 仅2/3爪拔轮器。 | 3.5 |
| 套装内容: | |||
| PH53C | 5 | 组合2爪/3爪拔轮器，包括1057 5吨拔轮器、RPS55液压组(C55C 油缸、P12 700 bar手动泵、接头及1.8 m油管)，309874推杆。 | 9.1 |
| PH53CR | 5 | 组合2爪/3爪拔轮器，包括1057 5吨拔轮器，C55C 油缸，309874推杆。 | 5.4 |
5吨拉马的可供部件:
| 订货号 | 规格描述 | 重量(kg) |
|---|---|---|
| 309874 | 15.9mm 直径推杆。(在PH53C及PH53CR 液压拔轮器组合中已包括) | 1.4 |
| 309875 | 22.2mm直径推杆。 | 0.4 |
| 47997 | 2爪/3爪横梁。(可用来将型号1038 7吨机械拔轮器转变为5吨液压拔轮器) | 1.0 |
10吨拉力, 2/3爪拔轮器:
| 订货号 |
负载能力 (吨) |
规格描述 | 重量(kg) |
|---|---|---|---|
| 1060 | 10 | 仅含组合2爪/3爪拔轮器，10吨拉力。(不包含油缸及泵，油管，接头及202179转接头) | 7.7 |
| 套装内容: | |||
| PH103C | 10 | 组合2爪/3爪拔轮器，10吨拉力。包括1060 10吨拔轮器、RPS1010油缸及液压泵组件。 | 23.6 |
| PH103CR | 10 | 组合2爪/3爪拔轮器，10吨拉力。包括1060 10吨拔轮器、202179 螺纹转接头，34602 推杆，C1010C 油缸。(不含液压泵及油管) | 14.5 |
| 注意：此拔轮器可与任何10吨具有21/4"–14颈部螺纹的油缸配合使用。 | |||
17.5吨拉力, 2爪拔轮器:
| 订货号 |
负载能力 (吨) |
规格描述 | 重量(kg) |
|---|---|---|---|
| 1064 | 17.5 | 仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) | 10.0 |
| 套装内容: | |||
| PH172 | 17.5 | 2-爪拔轮器带RT172中空双体油缸及接头，P55液压泵。1.8m油管及接头，1"–8x508mm长调节螺钉及调节曲柄。 | 27.7 |
17.5吨拉力, 3爪拔轮器:
| 订货号 |
负载能力 (吨) |
规格描述 | 重量(kg) |
|---|---|---|---|
| 1066 | 17.5 | 仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) | 16.3 |
| 套装内容: | |||
| PH173 | 17.5 | 3爪拔轮器带RT172中空双体油缸及接头，P55液压泵，1.8m油管及接头，1"–8x508mm长调节螺钉及调节曲柄。 | 34.0 |
| PH173R | 17.5 | 3爪拔轮器带RT172中空双体油缸，调节螺钉及调节曲柄。 | 25.4 |
30吨拉力, 3爪拔轮器:
| 订货号 |
负载能力 (吨) |
规格描述 | 重量(kg) |
|---|---|---|---|
| 1074 | 30 | 仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) | 40.8 |
| 套装内容: | |||
| PH303 | 30 | 3爪拔轮器带RT302中空双体油缸及接头，P55液压泵，1.8m油管及接头，11/4"–7x610mm调节螺钉及调节曲柄。 | 67.6 |
| PH303R | 30 | 3爪拔轮器带RT302中空双体油缸，调节螺钉及调节曲柄。 | 59.0 |
50吨拉力, 3爪拔轮器:
| 订货号 |
负载能力 (吨) |
规格描述 | 重量(kg) |
|---|---|---|---|
| 1080 | 50 | 仅3爪拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) | 86.6 |
| 套装内容: | |||
| PH503 | 50 | 3爪拔轮器带RT503中空双体油缸及接头，P55液压泵，1.8 m油管及接头，15/8"–51/2x772mm长调节螺钉及调节曲柄。 | 129.7 |
仅拔轮器部分:
| 订货号 |
油缸吨位 (吨) |
爪 | 伸距(mm) | 开距(mm) | 爪厚度(mm) | 爪宽度(mm) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| 1057 | 5 | 2/3 | 222,3 | 292,1 | 8,7 | 25,0 | 3,5 |
| 1060 | 10 | 2/3 | 381,0 | 431,8 | 14,3 | 25,0 | 7,7 |
| 1064 | 17 ½ | 2 | 292,1 | 406,4 | 20,6 | 32,5 | 10,0 |
| 1066 | 17 ½ | 3 | 292,1 | 508,0 | 20,6 | 32,5 | 16,3 |
| 1074 | 30 | 3 | 493,8 | 863,6 | 28,6 | 41,3 | 40,8 |
| 1080 | 50 | 3 | 701,7 | 1117,6 | 35,7 | 47,6 | 86,6 |
提供轻松完成艰巨任务的动力。.
- 可施加推或拉力，这取决于拔轮器的设置。
- 每套拔轮器液压组件都可拆开使用，更加经济。
- 可选长、短拉杆;适应多种工况。
- 可与多种螺纹转接件、轴承夹片、内孔拔轮器结合起来一起使用。
额定吨位选型 – 每个压-拔轮器额定吨位都是按标准拉杆确定的，使用长杆将会降低拔轮器的承载能力，所以，尽可能选最大的吨位的拔轮器和最短的拉杆。
双体组合型油缸 – 每个压-拔轮器都有一个双体组合型中空油缸，拔轮器与油缸相连。通过快速变换套可将锥孔迅速变为平面孔，从而改变油缸受力方向。
17.5吨拉力, 压-拔轮器:
| 订货号 |
负载能力 (吨) |
规格描述 | 重量 (kg) |
|---|---|---|---|
| 1062 | 17.5 | 仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) | 9.1 |
| 套装内容: | |||
| PPH17 | 17.5 | 包括RT172双体组合型中空油缸、半个油缸接头、P55手动泵、9767 1.8米聚氨酯油管、9798半个油管接头、419mm拉杆、24827拉杆帽、32118 1"-8×508mm长可调节螺杆和24814 调节曲柄。 | 26.8 |
| PPH17R | 17.5 | 同PPH17，但不带P55手动泵，9767 1.8m油管及9798油管接头。 | 18.1 |
适用配件:
| 订货号 | 规格描述 |
|---|---|
| 679 | 皮带轮夹片 |
| 1104 | 16 1/2" 压-拔轮器的成对拉杆 |
| 1105 | 22 1/2" 压-拔轮器的成对拉杆 |
| 1106 | 9 1/2" 压-拔轮器的成对拉杆 |
| 1107 | 4 1/2" 压-拔轮器的成对拉杆 |
| 1108 | 30" 压-拔轮器的成对拉杆 |
| 1124 | 皮带轮夹片 |
| 1130 | 皮带轮夹片 |
| 1154 | 内孔拉拔附件 |
|
Pair of puller legs for 17 1/2-ton “capacity” Push-Puller®. 注意: L = 长度: 114mm, 241mm, 419mm, 572mm, 762mm; 当使用拉杆端部螺母时，减去124mm为最终伸距。 拉杆端部 - 上端螺丝为3/4"-16mm。下端螺纹为5/8"-18 x 25mm。 |
|
30吨拉力, 压-拔轮器:
| 订货号 |
负载能力 (吨) |
规格描述 | 重量 (kg) |
|---|---|---|---|
| 1070 | 30 | 仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) | 19.1 |
| 套装内容: | |||
| PPH30 | 30 | 包括RT302双体组合中空油缸、半个油缸接头、P55手动泵、9767 1.8米聚氨酯油管、9798半个油管接头、457mm拉杆, 28390拉杆帽, 1 1/4"-7 x 610mm长调节螺杆和调节曲柄(27198)。 | 46.3 |
| PPH30R | 30 | 同PPH30，但不带P55手动泵，9767 1.8m油管及9798油管接头。 | 37.2 |
适用配件:
| 订货号 | 规格描述 |
|---|---|
| 679 | 皮带轮夹片 |
| 680 | 皮带轮夹片(通过使用8012 转接头2个来连接拔轮器) |
| 1109 | 8" 拉杆 |
| 1110 | 18" 拉杆 |
| 1111 | 28" 拉杆 |
| 1166 | 内孔拉拔附件 |
|
用于30吨压-拔轮器的成对拉杆。 注意: L = 长度: 203mm, 457mm, 711mm; 当使用拉杆端部螺母时减去149mm为最终伸距。 拉杆端部螺纹：1"-14 x32mm |
|
30吨拉力, 压-拔轮器:
| 订货号 |
负载能力 (吨) |
规格描述 | 重量 (kg) |
|---|---|---|---|
| 1076 | 50 | 仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) | 48.1 |
| 套装内容: | |||
| PPH50 | 50 | 包括RT503双体组合中空油缸、半个油缸接头、P55手动泵、9767 1.8米聚氨酯油管、9798半个油管接头、610mm拉杆(1112)、1 5/8"-5 1/2 x722mm调节螺杆(32698)和调节曲柄(29595)。 | 91.2 |
| PPH50R | 50 | 同PPH50，但不带P55手动泵，9767 1.8m油管及9798油管接头。 | 82.1 |
适用配件:
| 订货号 | 规格描述 |
|---|---|
| 1112 | 24" 拉杆 |
| 1113 | 34" 拉杆 |
| 1128 | 轴承夹片 |
|
用于50吨压-拔轮器的成对拉杆。 拉杆端部螺纹：11/4"-12 x 44.5mm |
|
设置拔轮器使其产生拉力或推力:
1. 确定是需要拉力还是推力。
2. 若需施加推力，则将受力螺母安装在拉架下面，如左图。
3. 若施加拉力，则将受力螺母安装在拉架上面。
4. 滑板垫片总是与受力螺母在拉架位置的相对，安装在受力螺母的对边。
|
||||||||||||||||||
|
||||||||||||||||||
