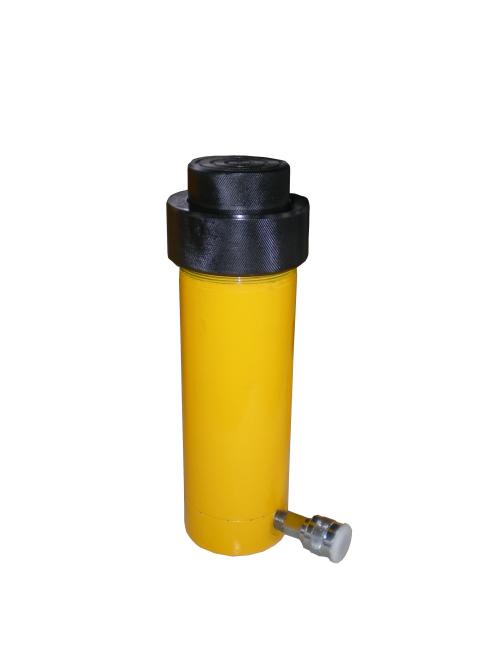

HFL系列单作用矮型螺母锁定液压缸具有安全的螺母锁定设计，适合机械负载支撑作业。紧凑设计用于空间有限的场合。适合于要求活塞持续支撑负载的作业，如桥梁的架设支撑。HFL系列液压缸具有过行程限制溢流孔，防止活塞杆过度伸出。所有型号只适合垂直顶升作业，配置整体式倾斜鞍座减少偏载的影响。
承载能力50-520 吨
行程长度45-51 mm
工作压力700 bar
单作用，负载回程
标准配置带螺纹活塞的可倾斜鞍座可减少偏载的影响
QPQ处理的缸体和活塞具有抗腐蚀性
低摩擦表面
耐高压密封圈
溢流孔防止活塞过分伸出
|
型号 |
工作能力吨 |
行程mm |
需油量升 |
有效面积cm² |
拔杆 |
|
HFL502 |
50 |
51 |
0.36 |
71.3 |
TTB10 |
|
HFL1002 |
109 |
50 |
0.77 |
153.4 |
TTB10 |
|
HFL1502 |
152 |
45 |
1.07 |
214.3 |
TTB10 |
|
HFL2002 |
203 |
45 |
1.42 |
285.1 |
TTB14 |
|
HFL2502 |
260 |
45 |
1.65 |
366.1 |
TTB14 |
|
HFL4002 |
398 |
45 |
2.51 |
559.0 |
TTB16 |
|
HFL5002 |
520 |
45 |
3.29 |
729.9 |
TTB20 |
