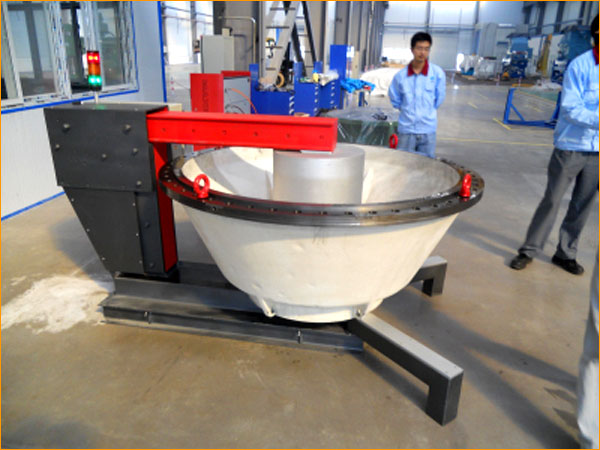

PLUSFO1000 型感应加热器 说明书
|
名称： |
PLUSFO1000型感应加热器 |
|
||||
|
功率： |
100KVA |
|
||||
|
电压电流： |
380V/263A |
|
||||
|
适应轴承内径： |
φ＞145mm |
|
||||
|
最大轴承外径： |
2500mm |
|
||||
|
最大轴承宽度： |
700mm |
|
||||
|
最大轴承承重： |
可定制 |
|
||||
|
整机质量： |
2250 Kg |
|
||||
|
外形尺寸： |
220×70×120 cm |
|
||||
|
加热杆配置： |
100,150,200 mm |
|
||||
|
功率 |
100 KVA |
温度控制 |
0－240℃ |
加热方式 |
||
|
电压 |
380V / 50Hz |
时间控制 |
0－99'59'' |
时间控制 |
||
|
电流 |
263A |
加热杆移动方式 |
电动 |
连续安装 |
||
|
适应轴承内径 |
φ＞145mm |
水平加热支架 |
有 |
温度保持 |
||
|
最大轴承外径 |
2500mm |
可移动式 |
是 |
自动退磁 |
||
|
最大轴承宽度 |
700mm |
磁性测温探头 |
是 |
自动降电 |
||
|
最大轴承重量(Kg) |
可定制 |
立柱高度 |
780mm |
控制面板(显示) |
||
|
其他零件(Kg) |
1600 |
立柱尺寸(mm) |
200×200 |
加热杆标配 |
||
|
主机重量 |
2250 Kg |
外型尺寸(cm) |
220×70×120 |
加热杆选配 |
||
一、 概述
该产品是配合金属件安装之用。利用热胀冷缩原理，将金属件加热至孔径足以轻松到达轴位，又不对工件、轴造成任何损伤。
本产品对工件的加热全过程由微电脑控制。安全可靠，效率高，使用方便，并设置了三种工作模式（时间控制模式、温度控制模式和温度保持模式）供操作者选择。
二、 技术性能
（一） 工作条件
1、 电源电压交流380（V）
2、 最大工作电流263安（A）
3、 工作频率50～60赫兹（Hz）
4、 功率 100.0KVA
（二） 工作模式及优势
1、 温度控制模式，设定测量范围0～240℃。
2、 时间控制模式，设定测量范围0~99分59秒。
3、 温度保持：按下温度保持键，当加热工件达到设定温度后，进入温度保持状态。
4、 本产品在工作时具有软启动的功能，减小了启动时对器件的冲击，延长使用寿命；断电时采用软停机方式，实现自动去掉工件剩磁的功能。
（三） 数码显示及声频提示
1、 温度设定，该加热装置预置温度值为110℃。
2、 时间设定可在99分59秒内任意设定。
3、 在每个加热周期末有声频信号提示。
4、 传感器非正常工作时，该装置有声频信号提示。
（四） 加热工件范围
加热工件内径 ＞145mm
最大工件外径 ＞2500mm
加热工件最大厚度 700mm
三、操作说明
1、 确保电源电压准确无误。
2、 将加热设备输入端接入380V两相电源，打开设备电源开关，数码管点亮，显示温度110℃，此时加热装置为温度控制工作模式。
3、 按▲▼键选择需要加热工件的温度值。
4、 按START键启动加热装置对加热工件加热。
5、 当加热装置工作到设定温度值时，该装置自动停机并有声响提示。
6、 如果需要温度保持功能，在进行第4项操作前，只需按下温度保持即可。
7、 如果采用时间控制模式，在开机后只需按下键即可进入时间控制模式，时间设定值可在99分59秒内任意选定。按▲▼键选择对工件加热时间，选定时间后按START键启动加热装置。此种计时方式为倒计时。当加热装置工作到设定时间后有声响提示，并自动停机。（时间设定方法：按下键1次，进入"秒"设定，按下键2次，进入"分钟"设定。每按"▲▼"键1次，时钟增加或减少1，按住不动，时钟连续变化。）
8、 采用时间控制模式时，无需再用温度传感器，此时应将温度传感器从工件上取下，以延长传感器的使用寿命。
四、注意事项
1、 只能在380V电压下使用。
2、 严禁空载启动加热装置。
3、 在按START前确保上扼到位。
4、 当采用温度控制模式时，应将传感器可靠吸附在工件内侧上，接触面应保持干净。若出现E03提示：请检查传感器是否接好或加热工件太大所造成；若反复提示：请检查传感器是否已损坏。
5、 易受磁场影响的物品应远离。如，心脏起博器，助听器、磁带，磁卡等物品，安全距离为2米。
