PLUSFO-80轴承感应加热器 说明书

PLUSFO-80轴承感应加热器 说明书

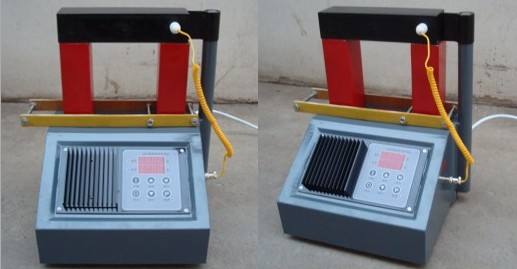

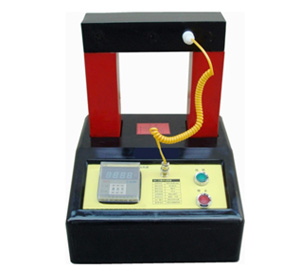

PLUSFO-80轴承感应加热器


名称: PLUSFO-80型感应加热器
功率: 8.0 KW
电压电流: 380V/22A
适应轴承内径: φ>30mm
最大轴承外径: 800mm
最大轴承宽度: 210mm
最大轴承承重: 125KG
整机质量: 71KG
外形尺寸: 42×32×40cm
加热杆配置: 20,40,60,70
功率
8.0KVA
温度控制
0-240℃
免费保修
3年
电压
380V/50Hz
时间控制
0-99'59''
时间控制
电流
22A
旋转装置
可选
连续安装
适应轴承内径
φ>30mm
水平加热支架
温度保持
最大轴承外径
800mm
磁性测温探头
自动退磁
最大轴承宽度
210mm
声响提示
功率自调
最大轴承重量(Kg)
125
立柱高度
200mm
控制面板(显示)
数字
其他零件(Kg)
75
立柱截面mm)
70×70
加热杆标配(mm)
20×40×60x70
主机重量
14Kg
外型尺寸(cm)
40×32×40
加热杆选配(mm)

一、 概述

该产品是配合金属件安装之用。利用热胀冷缩原理,将金属件加热至孔径足以轻松到达轴位,又不对工件、轴造成任何损伤。

本产品对工件的加热全过程由微电脑控制。安全可靠,效率高,使用方便,并设置了三种工作模式(时间控制模式、温度控制模式和温度保持模式)供操作者选择。

二、 技术性能

(一) 工作条件

1、 电源电压交流380(V)

2、 最大工作电流22安(A)

3、 工作频率50赫兹(Hz)

4、 功率 8.0KVA

(二) 工作模式及优势

1、 温度控制模式,设定测量范围0~240℃。

2、 时间控制模式,设定测量范围0~99分59秒。

3、 温度保持:按下温度保持键,当加热工件达到设定温度后,进入温度保持状态。

4、 本产品在工作时具有软启动的功能,减小了启动时对器件的冲击,延长使用寿命;断电时采用软停机方式,实现自动去掉工件剩磁的功能。

(三) 数码显示及声频提示

1、 温度设定,该加热装置预置温度值为110℃。

2、 时间设定可在99分59秒内任意设定。

3、 在每个加热周期末有声频信号提示。

4、 传感器非正常工作时,该装置有声频信号提示。

(四) 加热工件范围

加热工件内径 >30mm

加热工件外径 800mm

加热工件最大厚度 210mm

三、操作说明

1、 确保电源电压准确无误。

2、 将装置电源插头插入电源插座。打开机器外壳侧面的开关接通电源后,数码管点亮,显示温度110℃,此时加热装置为温度控制工作模式。

3、 按▲▼键选择需要加热工件的温度值。

4、 按START键启动加热装置对加热工件加热。

5、 当加热装置工作到设定温度值时,该装置自动停机并有声响提示。

6、 如果需要温度保持功能,在进行第4项操作前,只需按下温度保持即可。

7、 如果采用时间控制模式,在开机后只需按下键即可进入时间控制模式,时间设定值可在99分59秒内任意选定。按▲▼键选择对工件加热时间,选定时间后按START键启动加热装置。此种计时方式为倒计时。当加热装置工作到设定时间后有声响提示,并自动停机。(时间设定方法:按下键1次,进入"秒"设定,按下键2次,进入"分钟"设定。每按"▲▼"键1次,时钟增加或减少1,按住不动,时钟连续变化。)

8、 采用时间控制模式时,无需再用温度传感器,此时应将温度传感器从工件上取下,以延长传感器的使用寿命。

四、注意事项

1、 只能在380V电压下使用。

2、 严禁空载启动加热装置。

3、 在按START前确保上扼到位。

4、 当采用温度控制模式时,应将传感器可靠吸附在工件内侧上,接触面应保持干净。若出现E03提示:请检查传感器是否接好或加热工件太大所造成;若反复提示:请检查传感器是否已损坏。

5、 易受磁场影响的物品应远离。如,心脏起博器,助听器、磁带,磁卡等物品,安全距离为2米。
