ENS: 液压螺母劈开器

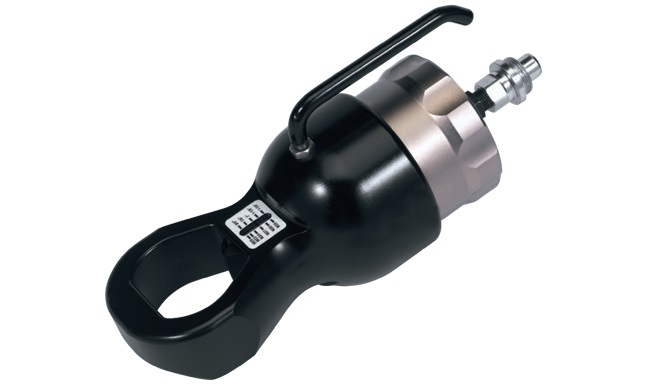

ENS 液压螺母劈开器
-
可更换的三刃刀头设计。
-
刀头配置刻度，确保螺栓不被损坏。
-
通过旋转油缸可调节刀头劈开深度。
-
适用的螺栓直径尺寸从3/4" to 3-1/2" （M20-M90）。
-
设计要求符合BS1560/ANSIB16.5的法兰。
-
可以提供海底适用的规格。
-
用途广泛、可靠性高，能长期无故障工作。
-
最大工作压力700 bar(10,000 psi)。
-
需要订购油缸和和刀头来组成一把螺母劈开器。在特定的尺寸范围内，可以根据各种刀头的规格来选型不同的油缸。可单独销售。
参数与详情
|
油缸 |
工作头 |
|
范围 |
|
近似重量 |
|||||
|
螺栓直径 |
|
六角螺母尺寸 |
(lbs.) |
(kg.) |
||||||
|
英寸 |
公制 |
英寸 |
(mm.) |
|||||||
|
ENSAS010001 (ENS1) |
ENSAS010002 (ENS1-1) |
¾" - 1" |
M20 -M27 |
1-1/4" - 1-5/8" |
30 - 41 |
14.8 |
6.7 |
|||
|
ENSAS010003 (ENS1-2) |
¾" - 1-1/4" |
M20 - M33 |
1-1/4" - 2" |
30 - 50 |
15.2 |
6.9 |
||||
|
|
||||||||||
|
ENSAS020001 (ENS2) |
ENSAS020002 (ENS2-1) |
|
1-1/8" - 1-1/2" |
M30 - M39 |
|
1-13/16" - 2-3/8" |
46 - 60 |
|
34.8 |
15.8 |
|
ENSAS020003 (ENS2-2) |
1-1/8" - 1-3/4" |
M30 - M45 |
1-13/16" - 2-3/4" |
46 - 70 |
35.3 |
16 |
||||
|
|
||||||||||
|
ENSAS030001 (ENS3) |
ENSAS030002 (ENS3-1) |
|
1-3/4" - 2" |
M45 - M52 |
|
2-3/4" - 3-1/8" |
70 - 80 |
|
92.6 |
42 |
|
ENSAS030003 (ENS3-2) |
1-3/4" - 2-1/4" |
M45 - M56 |
2-3/4" - 3-1/2" |
70 - 85 |
93.7 |
42.5 |
||||
|
ENSAS030004 (ENS3-3) |
1-3/4" - 2-1/2" |
M45 - M64 |
2-3/4" - 3-1/8" |
70 - 95 |
94.8 |
43 |
||||
|
ENSAS030005 (ENS3-4) |
1-3/4" - 2-3/4" |
M45 - M72 |
2-3/4" - 4-1/4" |
70 - 105 |
97 |
44 |
||||
|
|
||||||||||
|
ENSAS040001 (ENS4) |
ENSAS040002 (ENS4-1) |
|
2-¾" - 3" |
M76 - M80 |
|
4-1/4" - 4-5/8" |
110 - 115 |
|
160.9 |
73 |
|
ENSAS040003 (ENS4-2) |
2-¾" - 3-1/2" |
M76 - M90 |
4-1/4" - 5-3/8" |
110 - 130 |
|
165.3 |
75 |
|||
HNS: 15 - 25吨 液压螺母劈开器

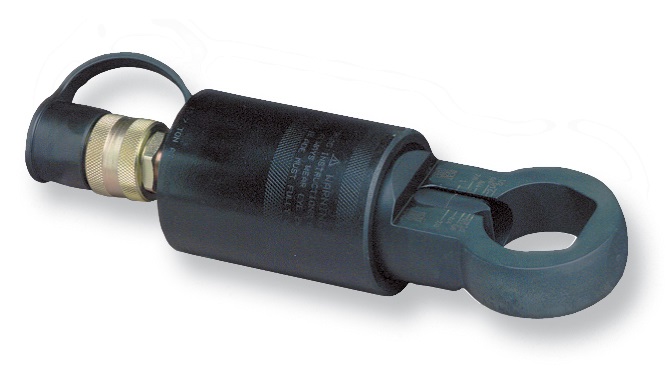

液压螺母劈开器– 15 和 25 吨工作能力
-
HNS150“拨入式”设计使得调整劈开器变得简单，而无伤及螺杆之忧。
-
特殊设计的工具钢刀刃可以将螺母精确的劈开至某点而不伤及螺杆螺纹。
-
螺母劈开器特征是刀刃的性能相对于以前有了质的飞跃，其抗切削和抗崩刃性能提高了800%。
-
所有型号劈开器的刀架均为加强的一体式刀架与重载油缸连接。
-
轻巧的外形使得您可以在空间受限的区域有足够的力量劈开最坚硬的“熔凝”或锈蚀的2H级螺母。
-
简单地从螺母一侧劈入，将劈开器旋转1/2圈并对应边上劈第二刀。螺母被劈成两半以便取出。
参数与详情
|
订货号 |
头部厚度 |
可替换刀刃型号 |
重量 |
|
(mm) |
(kg) |
||
|
HNS150 |
25,4 |
308840 |
3,7 |
|
HNS150A |
25,4 |
351985 |
7,2 |
|
HNS225 |
38,1 |
308022 |
13,2 |
|
劈开能力 |
||||
|
订货号 |
螺母等级 |
|||
|
5 (2或A) |
9 (5或B) |
10 (8或C) |
12 (2H) |
|
|
(mm) |
(mm) |
(mm) |
(mm) |
|
|
HNS150 |
12,7 - 38,1 mm |
12,7 - 38,1 mm |
12,7 - 33,4 mm |
12,7 - 28,6 mm |
|
HNS150A |
12,7 - 38,1 mm |
12,7 - 38,1 mm |
12,7 - 33,4 mm |
12,7 - 28,6 mm |
|
HNS225 |
28,6 - 57,2 mm |
28,6 - 57,2 mm |
28,6 - 46,0 mm |
28,6 - 42,9 mm |
